教你用Excel繪制實驗室質量控制圖
2018-08-20
作者：
瀏覽數：2105
檢測過程中不可避免地存在波動情況。其異常波動對檢測質量有較大影響，質量控制圖是消除異常波動的有效方法，因此質量控制圖是實驗室內部質量控制中常用的質量控制方法。許多儀器的工作站是不具有質控圖的建立的，在數據的整理過程中常常是手工繪制較多，且每次有新的數據編入時，其上(下)控制限、上(下)警戒限及中心線就發生變化，需要重新繪制新的質控圖才能對分析質量進行控制，這樣費時費力。怎樣不依賴質控圖軟件而只應用普通的辦公軟件制作質量控制圖是質控圖能否廣泛應用于各級檢測實驗室的關鍵。
質量控制圖一般分為:平均值質量控制圖，極差質量控制圖和標準差質量控制圖三種。無論哪種控制圖都離不開控制限、警戒限及中心線的繪制，而且現在實驗室常用的質量控制圖一般為平均值質量控制圖，那么該如何僅應用辦公軟件Excel就能繪制出平均值質量控制圖呢?
1.在檢測過程中進行分析質量控制
在分析某一項目時，把質控樣在不同日期按照與分析實測樣品相同進行分析，每次至少平行分析兩次。分析結果的相對相差符合要求者保留，否則報廢重新進行分析。當控制樣的結果累積達20次以上時，計算均值及標準偏差，進行控制樣質控圖的建立。
2。質量控制工作表的建立2.1基本信息填寫
基本信息包括:質控項目、質控方法、控制樣名稱及編號、儀器型號、試劑名稱及批號、質控起止時間等。
2.2質量控制工作表的構成

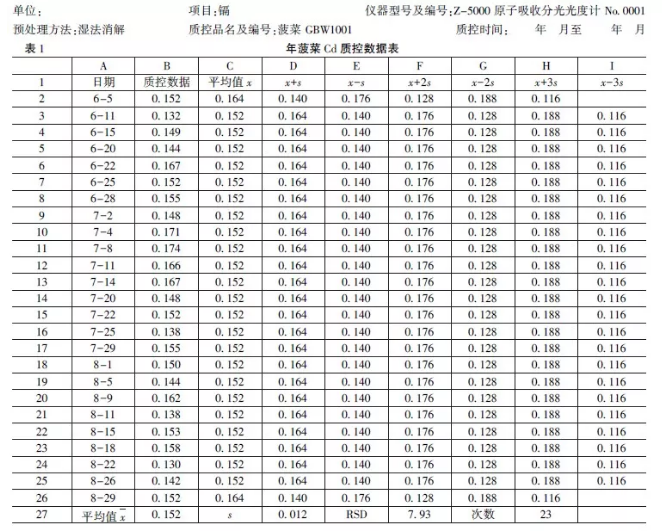

新建Excel表，見表1所列，按日期、質控樣測定數據、平均值
排列，表列按日期順序排列。為使質控圖的質量控制數據點能更清楚地顯示在圖的正中央，需將第一個日期向上延伸幾日，最后一個日期向下延伸幾日，同時測定日期按"6-5”表示2011年6月5日輸人，為了在質控圖中更簡便地顯示出來將Excel默認的“2011年6月5日”在選定的情況下，右鍵菜單選擇“設置單元格格式”中的“數字”欄中“分類”中“日期”選擇“3-14"，日期表達即為“6-5”的形式。在日期輸人完成后，最后一行計算平均值x、標準偏差s、相對標準偏差RSD及質控次數n。
2.3質控表公式編輯
在最后一行的計算平均值x“=AVERAGE(測定值起始位置:測定值終止位置)”;標準偏差s“=STDEV(質控數據起始位置:質控數據終止位置)”;相對標準偏差RSD=s/x*100;質控次數n“=COUNT(質控數據起始位置:質控數據終止位置)”。在平均值二列下輸人“=$列$行”，如表1中計算平均值x值位置在B列27行，則在平均值x列輸人“=$B$27",x±s列輸人“=$B$27±$D$27"，以此類推，然后將鼠標光標移動至變?yōu)楹谏窒吕粮采w各日期列。
3.質控圖繪制
質控數據表建成后，即可進行質控圖的繪制。
3.1折線圖的繪制
選定質控數據和對應的日期，如表1中A2:B26全部選擇，單擊菜單中的“圖表向?qū)?rdquo;，選擇散點圖中“折線散點圖”，單擊下一步;在此處單擊圖表向?qū)ё笊辖堑?ldquo;系列”標簽，然后點“添加”進行系列添加，添加系列后點擊“分類X軸標志(T):”右側長方形最右側的按鈕，選定日期欄中的所有日期，包括上下延伸的日期，點擊“值(V):”右側長方形最右側的按鈕選定數據，如表1中選定H2:H26。再點“添加”按鈕，將控制限、警戒限和中心線按

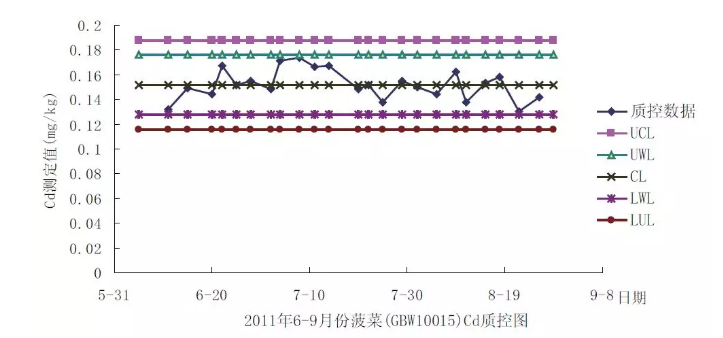

的順序進行逐次添加，同時將相應的系列名稱更改成相對應的名稱，相對應系列名稱分別為“質控數據、上控制限(UCL)、上警戒限(UWL)、中心線(CL)、下警戒限(LWL)、下控制限(LCL)"，添加完畢后單擊下一步;在“標題”標簽中分別為“圖表標題”、“分類(X)軸”、“分類(Y)軸”命名，在“網格線”標簽中將“數值(Y)軸主要網格線”點成“無”;單擊完成。見圖1。
3.2質控圖修飾
圖1的折線圖基本上是質控圖的雛形了，此時很有必要對折線圖進行修飾，主要分為以下幾步:
3.2.1繪圖區的修飾
單擊繪圖區右鍵，選擇“繪圖區格式”對繪圖區的“邊框”和“區域”均選擇“無”。
3.2.2對坐標軸的修飾
選定Y軸，對“坐標軸格式”選擇“刻度”標簽進行編輯，對坐標軸最大值和最小值進行調整，盡量將上(下)控制限、上(下)警戒限和中心線平均分配于縱列，且在“數字”標簽對小數點位數調整為質控數據的有效位數;再選定X軸，對“坐標軸格式”選擇“刻度”標簽進行編輯，最小值和最大值更改為上下延伸日期。如果X軸的日期無法直接進行最大、最小值的更改，就需要將所選最小值的日期和最大值的日期選定單擊右鍵，選擇“設置單元格格式”，在數字標簽下進行常規顯示出的數據填入即可，如2011-6-5的常規顯示為40699
3.2.3對控制限、警戒限和中心線的修飾
分別選中上(下)控制限、上(下)警戒限和中心線，單擊右鍵，選擇“數據系列格式”中的“數據標記”選為“無”，前景色和背景色選為“無顏色”;根據需要對各自“線形”進行編輯顏色和樣式，讓控制限、警戒限和中心線成為一條直線或有規律的虛線即可。
制成后的圖表無論是添加或刪減數據，整個質控圖都會跟著數據的變化而改變，同時也可以對整個質控表進行復制作為模板用于其他檢測項目質控圖的繪制。
