日立2011年推出了SU9000超高分辨冷場發射掃描電鏡，達到掃描電鏡世界最高二次電子分辨率0.4nm和STEM分辨率0.34nm。日立SU9000采用了全新改進的真空系統和電子光學系統，不僅分辨率性能明顯提升，而且作為一款冷場發射掃描電鏡甚至不需要傳統意義上的Flashing操作，可以高效率的快速獲取樣品超高分辨掃描電鏡圖像。
     陽極氧化鋁具有優異的耐腐蝕性和耐磨性，因而被廣泛應用于家庭用品和工業用品上的薄膜中。 最近，其規則排列的二維細孔被期待用于制作納米線的組建模具。

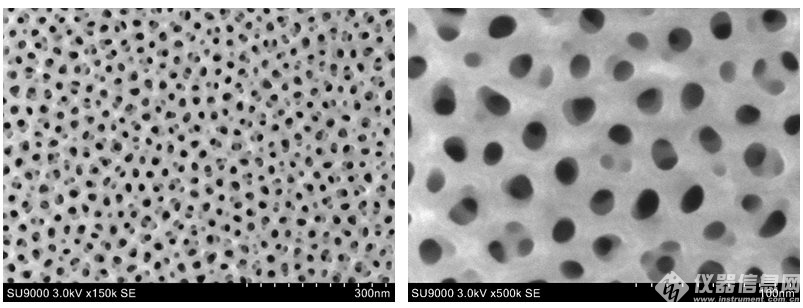

    本例使用日立高新電子顯微鏡SU9000觀察陽極氧化鋁。　左圖的SE圖像可看出細孔是隨機排列的，而從右圖的SE圖像可以確認到約0-30nm的細孔。

提供樣品方：關西大學　系統理工學部　新宮原 正三先生
