最近實驗室買了一批 PS 聚苯乙烯小球做實驗模板，形狀非常規則，直徑也非常均勻，標稱直徑分別為 1.5 μm 和 10 μm 。為了驗證其準確性，我們使用復納科學儀器（上海）有限公司北京實驗室的 Phenom 飛納臺式掃描電鏡觀察并統計。在本試驗中，利用 Phenom 飛納電鏡的顆粒統計分析測量系統幫助我們獲得了漂亮的統計結果，同時極大簡化實驗流程，加快了實驗進度。



下圖為北京實驗室的 Phenom 飛納臺式掃描電鏡，小而精致，左邊的顯示器用于呈現樣品在掃描電鏡下的微觀形貌，右邊的電腦及軟件可以做能譜分析，超大視野全景拼圖，3D 粗糙度重建，纖維統計分析測量，顆粒統計分析測量，孔徑統計分析測量等，每個軟件在完成統計后，會輸出相應的報告，本文截取顆粒統計分析測量系統的部分報告說明。

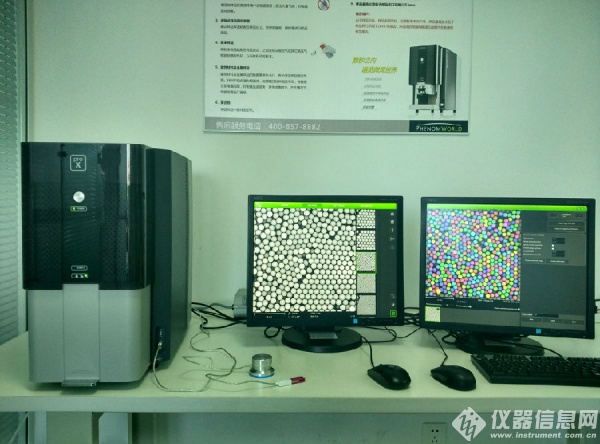

實驗室的 Phenom 飛納臺式掃描電鏡



在使用顆粒統計分析測量系統之前，先借助掃描電鏡觀察 PS 聚苯乙烯小球的微觀形貌。這個過程類似于搜集樣本，借助 Phenom 飛納電鏡的光學導航，自動馬達樣品臺，找樣的過程非常簡單。光學導航相當于有了地圖，從而有了找到最佳位置的方向，自動馬達樣品臺可以在瞬間將視野移動到需要觀察位置，只需點擊該位置一次。借助 Phenom 飛納電鏡顆粒統計分析測量系統可以一次處理大量數據，該軟件最多可以一次讀取 400 張掃描電鏡圖片，完成對所有圖片的分析統計，給出統計結果的圖表報告。如果一次需要幾百張掃描圖片作為樣本的話，不用擔心拍照取照時間過長，結合 Phenom 飛納電鏡超大視野全景拼圖，可以自動完成拍照取照的功能，原因是飛納電鏡有光學導航，自動聚焦，和自動馬達樣品臺，這些設計通過計算機的指令控制，可以自動連續掃描指定大小區域，每分鐘可采集超過 100 張 1024 x 1024 分辨率的圖像，這些圖像自動存儲在電腦的指定文件夾內，同時，這些圖像可以自動拼合為一副全景圖像。Phenom 飛納電鏡顆粒統計分析測量系統可以快速讀取指定文件夾內的圖像，即可以讀取由 Phenom 飛納電鏡超大視野全景拼圖自動采集的圖像。因此可以快速處理樣本量大的統計工作，節省人力。



以下是本次實驗中使用的 PS 聚苯乙烯小球在 Phenom 飛納臺式掃描電鏡下的部分圖片，低倍下可以觀察到小球的排列情況，高倍可以觀察小球表面的細節。

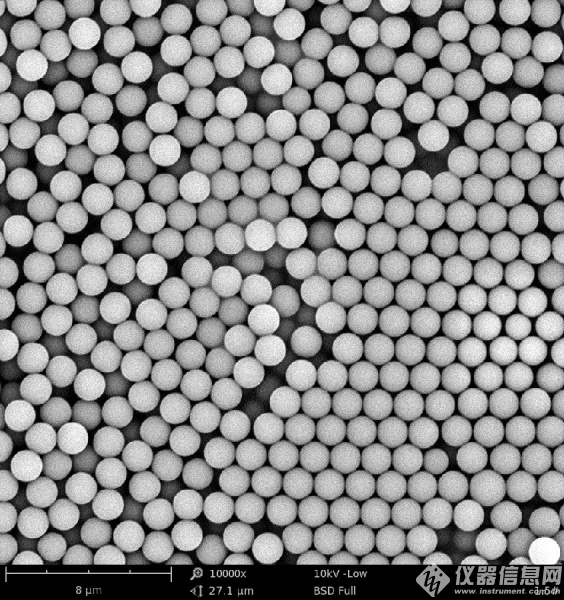

PS 聚苯乙烯小球放大倍數：1萬倍



PS 聚苯乙烯小球放大倍數：2萬倍



樣本準備好后，開始用 Phenom 飛納電鏡顆粒統計分析測量系統進行試驗，我們最先使用標稱直徑 1.5 μm 的 PS 聚苯乙烯小球試驗。

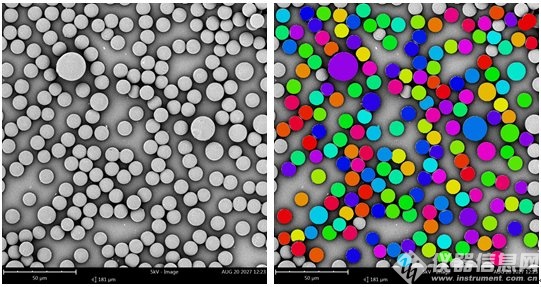

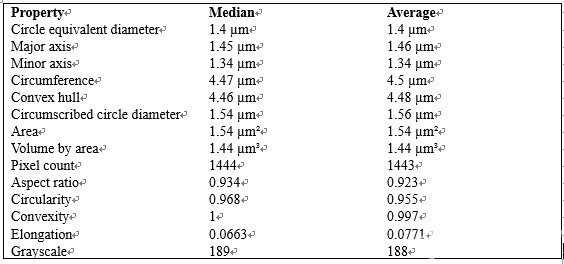

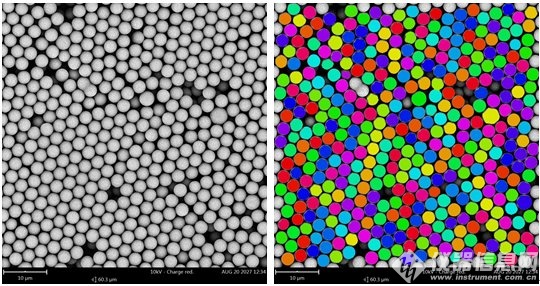

上圖為標稱直徑 1.5 μm 的 PS  聚苯乙烯小球的識別效果，識別得非常完美，5 秒鐘快速給出結果，同時給出關于該小球的眾多如長軸，短軸，面積，周長等參數，大大方便了我們去識別買來的 PS 聚苯乙烯小球的質量。下圖為其眾多參數，可以看到該小球的平均直徑為 1.4 μm，總的來說質量還不錯。

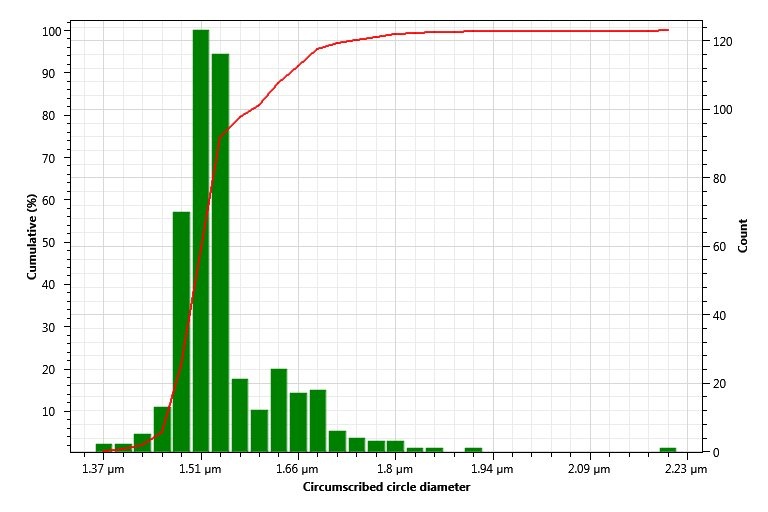

并且該軟件還能給出所有小球直徑的直方圖，直觀方便，如下圖所示可知大部分的顆粒直徑是接近 1.5 μm 的。

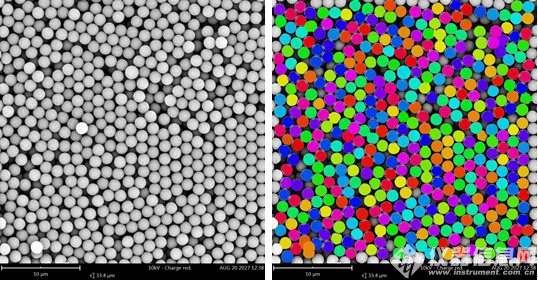

我們又對 3 μm 和 10 μm 的 PS 聚苯乙烯小球顆粒做了統計，效果一樣完美，如下圖所示，給出其平均直徑分別為 2.73 μm 和 9.72 μm。 Phenom 飛納臺式電鏡的顆粒系統幫助我們快速準確地完成對 PS 聚苯乙烯小球直徑的統計工作，省去了一個小球一個小球測量的麻煩，希望他們以后做出其他好的軟件，大大提高我們做科研的效率！

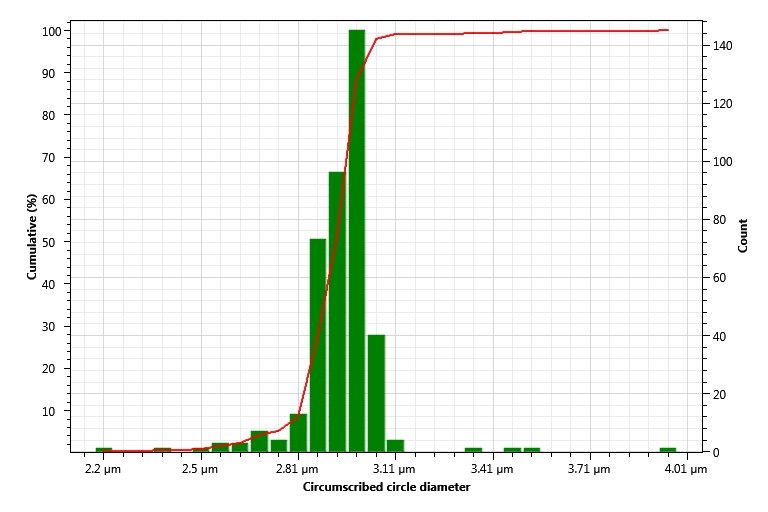

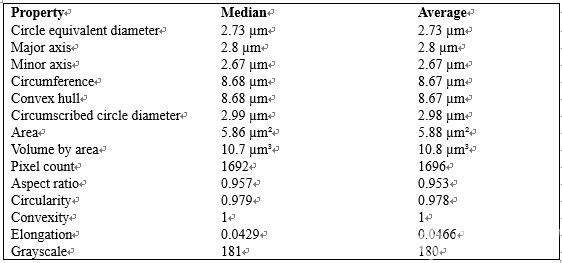

直徑 3 μm 的 PS 聚苯乙烯小球統計結果

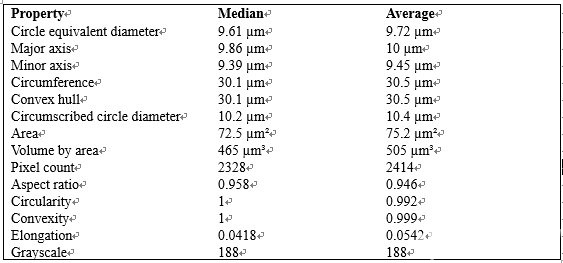

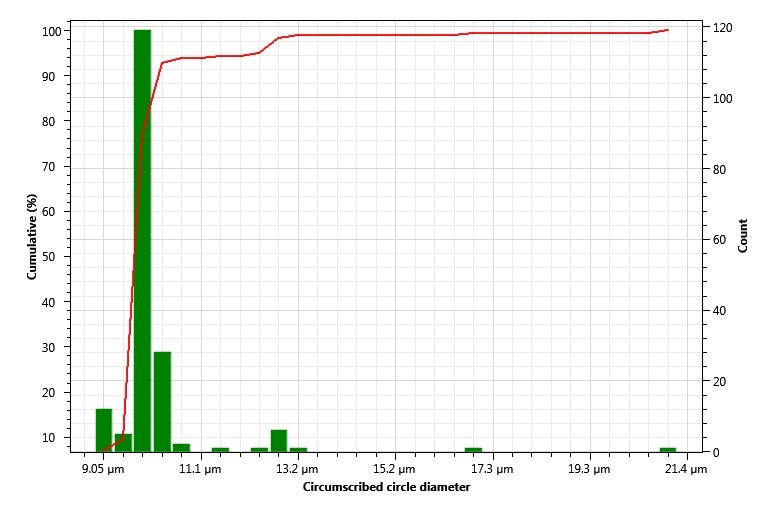

直徑 10 μm 的 PS 聚苯乙烯小球統計結果
