傅若農：一掃而光——吹掃捕集-氣相色譜的發展

2015-01-07 作者：瀏覽數：1789

編者注：傅若農教授生于1930年，1953年畢業于北京大學化學系，而后一直在北京理工大學(原北京工業學院)從事教學與科研工作。1958年，傅若農教授開始帶領學生初步進入吸附柱色譜和氣相色譜的探索;1966到1976年文化大革命的后期，傅若農教授在干校勞動的間隙，系統地閱讀并翻譯了兩本氣相色譜啟蒙書，從此進入其后半生一直從事的事業——色譜研究。傅若農教授是我國老一輩色譜研究專家，見證了我國氣相色譜研究的發展，為我國培養了眾多色譜研究人才。此次儀器信息網特邀傅若農教授親述氣相色譜技術發展歷史及趨勢，以饗讀者。

第一講：傅若農講述氣相色譜技術發展歷史及趨勢

第二講：傅若農：從三家公司GC產品更迭看氣相技術發展

第三講：傅若農：從國產氣相產品看國內氣相發展脈絡及現狀

第四講：傅若農：氣相色譜固定液的前世今生

第五講：傅若農：氣-固色譜的魅力

第六講：傅若農：PLOT氣相色譜柱的誘惑力

第七講：傅若農：酒駕判官—頂空氣相色譜的前世今生

酒駕判官—頂空氣相色譜的前世今生-2

動態頂空進樣——吹掃捕集

　　動態頂空常用的方法是吹掃捕集技術，吹掃-捕集實質上是一種連續氣體萃取技術，吹掃氣(一般使用氮氣)通過液體或固體樣品，將樣品中的可揮發組分(其中包括欲測組分)帶出，然后用冷凍或固體吸附劑吸附的方法，將欲測組分捕集下來，再通過熱解吸的方法，將欲測組分解吸下來，進行分析。

　　1974年在美國辛辛那提市環保局工作的Tom Bellar 為了分析10-9濃度揮發性污染物(如苯)，開發了“吹掃-捕集”技術，使分析靈敏度比當時現有方法提高了100倍。1972年成立的Tekmar公司敏感地捕捉到“吹掃-捕集”技術是一個潛力股，于1976開發了第一個商品化“吹掃-捕集”設備LSC-1。在以后的發展中Tekmar成為制造分析水、空氣和土壤中揮發性有機物的知名廠家。世界上有很多領域使用這一技術，美國EPA601 , 602 , 603 , 624 , 501.1 與524.2 等標準方法均采用吹掃捕集技術。

吹掃-捕集的示意圖見圖1，實際使用的吹掃-捕集裝置如圖2所示

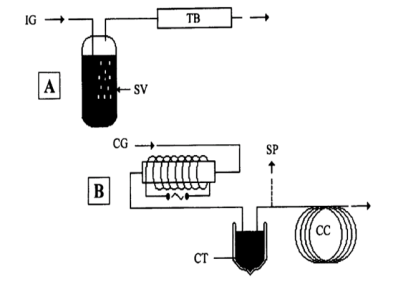

圖1 吹掃-捕集的示意圖

　　A 是用惰性氣體(IG)從樣品容器(SV)中把要分析的樣品吹掃出來，吸附于吸附劑管(TB)中。

　　B 是把吸附劑管加熱用載氣(CG)把樣品吹掃到冷阱(CT)中，再去掉冷阱用載氣經分流管(SP)到色譜柱(CC)

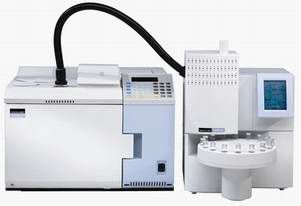

圖2 吹掃-捕集（右）連接到氣相色譜儀上

　　吹掃捕集的特點是可使揮發性欲測組分與不揮發性基體和不揮發性干擾組分分離，在捕集的過程中通過吸附劑的選擇，可使欲測組分進一步與干擾組分分離，并得到富集。吹掃和捕集是兩個獨立進行的過程，此技術的主要問題是捕集技術和捕集后的解吸技術。當樣品本身是氣體時，可直接引入捕集裝置捕集，解吸后進行分析。

吹掃-捕集裝置由吹掃裝置、捕集器及解吸系統組成:

　　(1)玻璃吹掃裝置可具有容納5 mL 或25 mL樣品, 當檢測的靈敏度能以達到方法的檢測限時,使用5 mL 的吹掃裝置, 應盡量減少樣品上方氣體空間,減少死體積的影響, 吹掃瓶底部有一玻璃砂芯, 它使吹掃氣成為分散細微的氣泡通過水樣, 并使吹掃氣從距水樣底部5 mm 處引入, 初始?xì)馀葜睆綉?yīng)<3 mm , 吹掃裝置也可使用針型噴口。

　　(2)捕集器是一種裝有吸附劑短柱的裝置, 人們普遍使用的美國EPA 方法。使用Tenax GC 、活性炭和硅膠組成的混合吸附劑，富集樣品中痕量揮發性物質。吸附管長度不小于25 cm , 內徑不小于0 .27 cm , 為了防止高沸點的有機物使吸附劑永久性吸附,在吸附管入口處分別填充一些固定相如聚二甲基硅氧烷漬在載體的固定相、Tenax GC(聚2，6-苯基對苯醚,擔體或等效物)、硅膠等。初次使用前, 捕集器應在180 ℃下, 用惰性氣體以不小于20 mL/min 的速度反吹一夜, 排氣不得進入色譜柱內。日常使用捕集器前, 應在180 ℃反吹10 min。硅化玻璃棉可以代替捕集器進口的填充物。

　　(3)解吸器必須在解吸氣流到達以前或剛開始時, 可快速地將捕集器加熱到180 ℃, 捕集器聚合物部分不要超過200 ℃, 否則會縮短捕集器的使用壽命。解吸系統的作用在于經過解吸器加熱解析, 可將被富集的有機物以柱塞式釋放, 反吹入氣相色譜進樣口進行檢測。因此, 當吹掃氣通過玻璃吹掃裝置中樣品時, 經鼓泡使揮發性組分由水相轉入吹氣中, 將含有揮發性組分的吹氣經過捕集器, 揮發性有機物則被吸附劑捕集, 由解吸器加熱解析將有機物反吹入氣相色譜進樣口進行檢測。如在吹掃時通過捕集器的壓力下降3 Psi(1 Pa =0 .0147 Psi)以上或溴仿檢測的靈敏度很低均說明捕集器失效。(張莘民，環境污染治理技術與設備,2002,3(11):31-37)

　　為了了解吹掃捕集實際的應用和多數人所使用的吹掃捕集裝置，表1列出了近年國內文獻中吹掃捕集技術的應用論文和所使用的吹掃捕集裝置。

表1 吹掃捕集論文的對象和儀器

序號	題目	儀器	文獻
1	常溫吹掃捕集-氣相色譜法測定海水中氧化亞氮	吹掃捕集裝置( Encon,美國EST公司)	陳勇等，分析化學, 2007,35（6）：897～900
2	吹掃-捕集-氣相色譜法測定海水中氯甲烷和溴甲烷	自己設計	楊桂朋等，分析化學，2010,38（5）：719～722
3	吹掃-捕集-氣質聯用法分析測定側柏?fù)]發物	TCT-GC/MS(熱脫附-氣相色譜/質譜聯用)，(Chrompack公司)	武曉穎,等，生態學報，2009,29（10）：5708～5712
4	吹掃/捕集-熱脫附氣質聯用法對荷葉揮發油成分的對比分析	Gerstel TDS3 半自動熱脫附進樣器(德國Gerstel公司), 吹掃捕集器(自制)	張赟彬等，化學學報，2009,67（20）：2368～2374
5	吹掃-捕集氣相色譜法測定海水中揮發性鹵代烴	自己設計	楊桂朋等，中國海洋大學學報，2007，37 (2) :299～304
6	吹掃/捕集與氣質聯用技術測定水中揮發性有機物	TEKMR DOHRMNN 3100 樣品濃縮器	張燦等，云南環境科學　2006, 25 (2) : 50 ～ 52
7	吹掃捕集2GC-MS-SIM法測定水中揮發性硫化合物	Tekmar 2016吹掃捕集自動進樣器 , Tekmar 3000吹掃捕集裝置	吳婷等，分析試驗室，2007，26（4）：54～57
8	吹掃捕集-GC-MS-測定底泥中的揮發性和半揮發性有機物	Tekmar 3000吹掃捕集裝置	張占恩等，蘇州科技學院學報)工程技術版，2006，19（2）：42～46
9	吹掃捕集-GC-MS 測定廢水中的硝基氯苯	Tekmar 3000吹掃捕集裝置	張麗萍等，環境污染與防治2007，29（4）：306～308，318
10	吹掃捕集- GC/MS法測定生活飲用水中13種苯系物的方法研究	美國O I公司4560型P&T裝，置配4551A型自動進樣器	許瑛華等，中國衛生檢驗雜志， 2006，16（8）：914～915，949
11	吹掃-捕集-氣相色譜法測定海水中氯甲烷和溴甲烷	自己設計	楊桂朋等，分析化學，2010，38（5）：719～722
12	吹掃捕集-GC-MS法測定水中２６種揮發性有機物	EST 7000 型吹掃-捕集濃縮器、自動進樣器	張芹等，西南大學學報（自然科學版），2013，35（3）：146～151
13	吹掃捕集- GC /MS法測定飲用水中致嗅物質	美國O I公司4660型吹掃捕集樣品濃縮儀, 帶4551A型液體自動進樣器	沈斐等，環境監測管理與技術，2010，22（5）：31～34
14	吹掃捕集/GC-MS聯用法測定水中揮發性鹵代烴的方法優化	EST 7000型吹掃-捕集濃縮器、自動進樣器	張芹等，熱帶作物學報，2013， 34（9）： 1831～1835
15	吹掃捕集-串連雙檢測器氣相色譜同時測定卷煙包裝材料中的6種溶劑殘留	美國O I公司 4660型吹掃捕集樣品濃縮儀	孫林等，中國煙草學報，2008,14（3）：8～12
16	吹掃捕集- 毛細管氣相色譜法測定飲用水中的揮發性有機物	美國O I公司4660型吹掃捕集裝置,配4552型自動進樣器	甘鳳娟等，中國衛生檢驗雜志，2008，18（1）：92-93
17	吹掃捕集/氣相色譜－質譜法測定地下水中30 種揮發性有機物	美國O I公司4660型吹掃捕集裝置,配4552型自動進樣器	馮麗等，巖礦測試，2012,31（6）：1037～1042
18	吹掃捕集-氣相色譜-質譜法測定地下水中苯系物的不確定度評定	美國O I公司4660型吹掃捕集裝置	李松等，光譜實驗室，2010,27（2）：423～429
19	吹掃捕集－氣相色譜/質譜法測定地下水中的揮發性有機物	Tekmar Stratum 型吹掃捕集濃縮儀，配Aquatek 70 液體自動進樣器	李麗君等，巖礦測試，2010，29（5）547 ～ 551
20	吹掃捕集-氣相色譜-質譜法測定地下水中揮發性有機物	PTA 3000 型吹掃捕集器及液體自動進樣器	胡璟珂等，理化檢驗-化學分冊，2009，45（3）：280～284
21	吹掃捕集－氣相色譜－質譜法測定海岸帶表層沉積物中揮發性有機物	PTA 3000 型吹掃捕集器及液體自動進樣器	胡璟珂等，理化檢驗-化學分冊，2012,48（2）：165～168
22	吹掃捕集- 氣相色譜- 質譜法測定水中9 種揮發性有機物	HP- 7695 吹掃捕集裝置	羅光華等，實用預防醫學， 2006，13 （4）：1036～1037
23	吹掃捕集-氣相色譜/質譜法測定土壤中揮發性有機化合物	美國O I公司4660型吹掃捕集裝置,配4552型自動進樣器	賈靜等，巖礦測試，2008,27（6）： 413 ～ 417
24	吹掃捕集-氣相色譜/質譜法分析卷煙煙絲的嗅香成分張	美國O I公司4660型吹掃捕集裝置,	張麗等，煙草化學，2013，（4）：63～70
25	吹掃捕集-氣相色譜-質譜法同時測定土壤中27 種揮發性有機物	Tekmar Stratum 吹掃捕集濃縮儀, Tekmar Aqua 70 液體自動進樣器	李麗君等，理化檢驗-化學分冊，2011,47（）：937-941
26	吹掃捕集-氣相色譜-質譜法同時分析飲用水源水中9 種氯苯系化合物	意大利DANI 公司SPT 37．50 型吹掃捕集儀	賴永忠，化學分析計量， 2011，20 （5 ）：50～53
27	吹掃捕集-氣相色譜-質譜聯用測定城市飲用水中苯系物	Tekmar 3100吹掃捕集裝置	華樹岸等，光譜實驗室，2005，22（3）：641～644
28	吹掃捕集-氣相色譜-質譜聯用法測定飲用水中痕量1，2 - 二溴乙烯與五氯丙烷	ENCON Evolution 吹掃捕集濃縮儀， Centurion 自動進樣器	魏立菲，水資源保護， 2014，30（5）： 73～75
29	吹掃捕集/氣相色譜－質譜聯用法測定水中54 種揮發性有機物	Tekmar Atomx 型吹掃捕集儀	曹林波等，中國衛生檢驗雜志 2011，21 （12）：2857～2862
30	吹掃捕集/氣相色譜- 質譜聯用法同時測定水中62種揮發性有機物	Tekmar Atomx型吹掃捕集儀	鄭能雄等，中國衛生檢驗雜志 2010，20 （6）：1268～1270,1489
31	吹掃捕集-氣相色譜法測定海水中的氟氯烴	吹掃捕集儀( Tekmar-Dohramann 3100，美國Tekmar 公司	蔡明剛等，分析化學，2013,41（2）：268 ～ 272
32	吹掃捕集-氣相色譜法測定生活飲用水中揮發性有機物	美國OI 公司4560 型吹掃捕集儀，配置4551A 型自動進樣器,	許瑛華等，衛生研究，2006,35（5）：644～646
33	吹掃捕集- 氣相色譜法測定水中的乙醛和丙烯醛	美國Tekmar 公司3100 型吹掃捕集儀	許雄飛等，環境科學與技術，2011，34 （1）：121～123
34	吹掃捕集氣相色譜法測定水中七種氯苯類化合物	吹掃捕集濃縮器( Tekmer-Dohrm ann 3100, 配樣品加熱器)	張月琴等，巖礦測試，2005,24（3）：189～193
35	吹掃捕集—氣相色譜法測定水中一氯苯	吹掃捕集設備：Tekmar 8900 型，美國安普科技中心	羅文斌等，中國科技信息2012 ，（01）： 43-44
36	吹掃捕集－氣相色譜法測定水中乙醛、丙烯醛、丙烯腈	Tekmar velocity XPT吹掃捕集濃縮儀	陸文娟等，理化檢驗-化學分冊，2011,47（10）：1214～1215,1252
37	吹掃捕集氣相色譜- 質譜法測定全國地下水調查樣品中揮發性有機污染物	美國OI 公司Eclipse 4660吹掃捕集自動進樣器	黃毅等，巖礦測試，2009,28（1）：15-20
38	吹掃捕集氣相色譜法測定水性涂料中的苯系物	Tekmar Stratum 吹掃捕集濃縮儀	張瑞平等，涂料工業，2012，42(10):69～72
39	吹掃捕集氣相色譜法測定水中苯系物	TMR-9800 型吹掃捕集濃縮儀( 美國Tekmar 公司)	國青等，干旱環境監測，2011,25（2）：115～118
40	吹掃捕集氣相色譜法測定水中苯系物	Tekmar velocity XPT吹掃捕集濃縮儀	盧明偉，化學分析計量2008，17(2): 25～27
41	吹掃捕集氣相色譜法測定飲用水中多種鹵代烴	美國0I公司4660型吹掃捕集裝置，配4551A 型自動迸樣器,	劉盛田，中國衛生檢驗雜志，2010，20（10）： 2450～2452
42	吹掃捕集氣相色譜質譜法測定土壤中揮發性有機物	TekmarXPT 吹掃捕集裝置	秦宏兵等，中國環境監測2009,25（4）：38～41
43	吹掃捕集氣相色譜質譜法測定飲用水中揮發性有機物	美國Tekmar 公司Tekmar 3100吹掃捕集裝置	羅添等，衛生研究，2006,35（4）：504～50
44	吹掃捕集氣質聯用法測定水中4種揮發性有機物	美國EST 公司ENCON EVOLUTION吹掃捕集儀	秦明友等，環境科學與技術，2013,36（1）：93～96
45	吹掃捕集與氣相色譜一質譜聯用測定水體中的芳烴化合物	Tekmar velocity XPT吹掃捕集裝置	何桂英等，光譜實驗室，2005,22（3）：502～505
46	吹掃捕集與氣相色譜-質譜聯用測定飲用水和地表水中揮發性有機污染物	HP 7695 吹掃捕集濃縮器	劉勁松等，中國環境監測，2000.16（4）：18～22
47	吹掃捕集與色譜質譜聯用測定水中揮發性有機物	美國 Tekmar 3000吹掃捕集濃縮器	張立尖等，上海環境科學，1998,17（9）：40～42
48	吹脫-捕集氣相色譜法測定底質中易揮發性有機物	HP 7695 吹掃捕集濃縮器	應紅梅等，環境污染與防治，1999,21（5）：43～46
49	吹脫捕集-毛細管氣相色譜法測定環境空氣中的苯系物	HL- 800 型二次熱解吸儀( 上海科創色譜儀器有限公司)	王春風等，科技信息。2008，（13）：24～25
50	吹脫捕集-毛細管氣相色譜法測定飲用水及水源水中苯系物	美國O I公司4660型吹掃捕集裝置	陳斌生等,中國衛生檢驗雜志，2009，19（9）：2008～2009

　　從表1 中的數據可見使用最多的是美國Tekmar公司的幾種吹掃捕集裝置和美國O I公司的幾種吹掃捕集裝置。圖 3是美國O I公司4660型吹掃捕集裝置。

　　4660型吹掃捕集樣品濃縮器的設計符合美國EPA的方法標準，它將水、空氣、土壤/固體/軟泥中易揮發的有機物吹掃并濃縮到一個富集管中，然后熱脫附與GC或GC/MS聯機分析。

4660型吹掃捕集樣品濃縮器的特點：

　　1. 專利的水管理器(可有效地去除80-90%的水)消除水對色譜柱及色譜檢測器的影響。

　　2. Trap的快速升溫(800-1000℃/min)、冷卻技術，大大縮短運行周期。

　　3. 紅外線樣品吹掃管加熱器，可有效地提取極性化合物。

　　4. 泡沫過濾器，防止樣品的攜帶，減少交叉污染，提高回收。

　　5. 惰性取樣路徑，減少了樣品傳輸過程中的損失。

　　6. 反吹烘焙技術，可有效地防止交叉污染的發生。

　　7. 微阱選擇，可實現無分流進樣的高靈敏度分析。

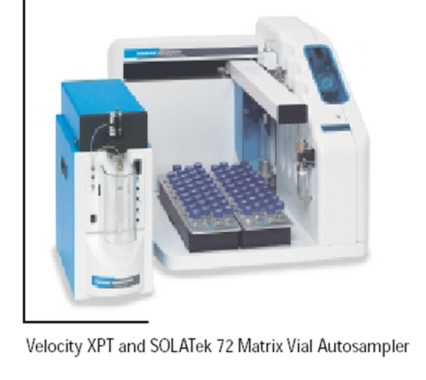

圖 4 是Tekmar 公司的Velocity XPT™ 吹掃捕集濃縮器和進樣器

圖4 Velocity XPT™ 吹掃捕集濃縮器和進樣器

Velocity XPT吹掃捕集濃縮儀特點：

　　1. Velocity XPT吹掃捕集濃縮儀是美國Tekmar公司根據美國EPA標準方法推出的新一代吹掃捕集濃縮儀。

　　2. 吹掃時間設定為11 min時，Velocity XPT的運行周期在15min以內，與氣相色譜同步運行，可顯著提高工作效率。

　　3. 捕集管后配有專利技術FFC™前聚焦系統能有效改善色譜峰型。

　　4. 專利技術DryFlow濕氣捕集器，從樣品解析到色譜柱之前去水效率≥90%。

　　5. 采用加溫的High Temperature OptiRinseTM自動清洗樣品通道和吹掃系統，有效消除殘留，防止交叉污染。

　　6. 自動進樣器同樣是根據美國EPA標準方法設計，有70個樣品位。

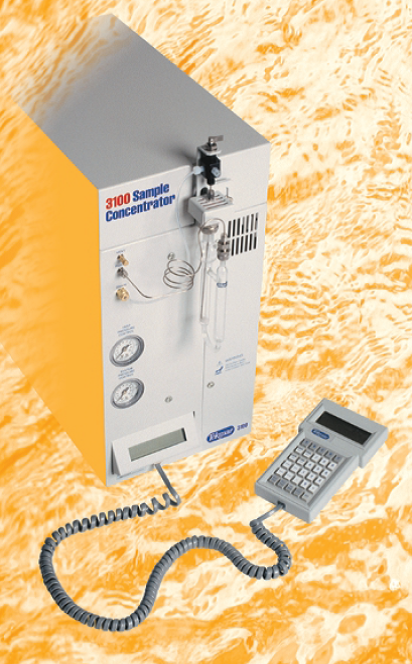

圖 5是Tekmar 公司的3100吹掃捕集進樣系統。

圖 5 Tekmar 3100吹掃捕集進樣系統

吹掃捕集的3個步驟的設備：

吹掃捕集的樣品容器

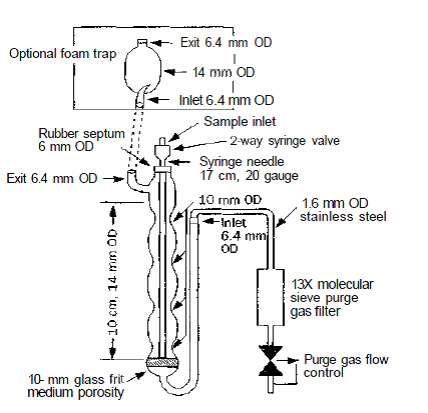

吹掃捕集的樣品容器多為U型玻璃管，典型的結構如圖6所示。吹掃捕集容器有各種各樣形式見圖7。圖6中右下方是吹掃氣入口，先經過13 X分子篩干燥，通過1.6mm外徑的不銹鋼管和吹掃容器6.4mm 外徑的進口管相連。吹掃管寬的部分直徑為14mm，長100 mm，窄的部分為10mm。吹掃氣出口為6.4mm，最上面是一個消除泡沫的球，其出口也是6.4mm。掃捕集管頂部是進樣口，有兩通針閥，通過6mm橡膠隔墊注入樣品。

圖 6 典型吹掃捕集容器

（美國衛生協會，試驗水和廢水的標準方法，1998，p.568）

圖 7 各種吹掃捕集容器試樣

捕集管和吸附劑

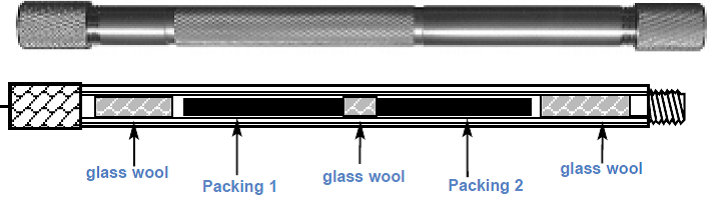

　　捕集管用不銹鋼制成，內徑3-4mm，長100mm，如圖 8所示(美國SIS公司—— Scientific instrument services Inc)。管子兩端裝玻璃棉，中間裝所需要的吸附劑。常用聚合物型吸附劑見表2，所用碳類型吸附劑見表 3.

圖 8 捕集管示意圖

表2 捕集管使用的聚合物型吸附劑類型和性質

吸附劑	組成	比表面/(m²/g)	溫度上限/℃
Tenax GC	聚（2,6-二苯基-p-二苯醚	19-30	450
Tenax TA	聚（2,6-二苯基-p-二苯醚	35	300
Tenax GR	聚（2,6-二苯基-p-二苯醚含23%石墨化炭黑		350
Chromosorb 101	苯乙烯二乙烯基苯共聚物	350	275
Chromosorb 102	苯乙烯二乙烯基苯共聚物	350	250
Chromosorb 103	交聯聚苯乙烯	350	275
Chromosorb 104	丙烯腈二乙烯基苯共聚物	100-200	250
Chromosorb 105	聚芳烴	600-700	250
Chromosorb 106	聚苯乙烯	700-800	225
Chromosorb 107	聚丙烯酸酯	400-500	225
Chromosorb 108	交聯丙烯酸酯	100-200	225
Porapak N	聚乙烯吡咯烷酮	225-350	190
Porapak P	苯乙烯二乙烯基苯共聚物	100-200	250
Porapak Q	乙基乙烯苯-二乙烯基苯共聚物	500-600	250
Porapak R	聚乙烯吡咯烷酮	450-600	250
Porapak S	聚乙烯吡啶	300-450	250
Porapak T	二甲基己二酸乙二醇酯	250-350	190
HaeSep A	二乙烯基苯-二甲基丙烯酸乙二醇酯共聚物	526	165
HaeSep D	二乙烯基苯聚合物	795	290
HaeSep N	二乙烯基苯-二甲基丙烯酸乙二醇酯共聚物	405	165
HaeSep P	苯乙烯二乙烯基苯共聚物	165	230
HaeSep Q	二乙烯基苯聚合物	582	275
HaeSep R	二乙烯基苯-N-乙烯-2-吡咯烷酮共聚物	344	250
HaeSep S	二乙烯基苯-4-乙烯吡啶共聚物	583	250
XAD-2	苯乙烯二乙烯基苯共聚物	300	200
XAD-4	苯乙烯二乙烯基苯共聚物	750	150
XAD-7	聚甲基丙烯酸酯樹脂	450	150
XAD-8	聚甲基甲基丙烯酸酯樹脂	140	150

V Camel et al.,J Chromatogr A,1995,710:3-19

表3 捕集管使用的碳吸附劑類型和性質

吸附劑	比表面/(m²/g)	溫度上限/℃
椰子殼活性炭	1070	220
石墨化炭黑
carbotrap	100	400
Carbotrap C	10	400
Carbopack
Carbopack B	100	〉400
Carbopack C	10	〉400
Carbopack F	5
碳分子篩
Corbosive G	910	225
Corbosive S-III	820	400
Corboxen
Corboxen 563	510	400
Corboxen 564	400	400
Corboxen 569	485	400
Corboxen 1000	1200	400
Corboxen 1004	1100	225

V Camel et al.,J Chromatogr A,1995,710:3-19

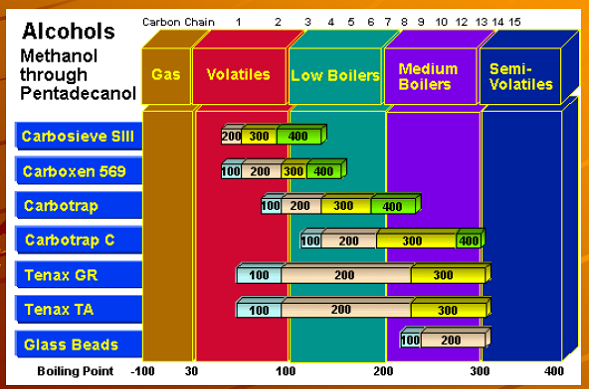

圖 9 是各種吸附劑適合適用于各類化合物及溫度

圖 9 吸附劑適合適用于各類化合物及溫度

對不同的分析樣品使用相應的吸附管，有各種針對性商品供應，如：

用于 Teledyne Tekmar Velocity 吹掃捕集富集器的捕集管

說明部件號

捕集管，Vocarb 3000 5188-2795

捕集管，Vocarb 4000 5188-2796

捕集管，Tenax #1 5188-2790

捕集管，Tenax/硅膠/活性炭，12英寸x1/8英寸(#3) 5188-2791

捕集管，Tenax/活性炭，12英寸x1/8英寸(#4) 5188-2792

捕集管，OV-1/Tenax/硅膠/活性炭，12英寸x1/8英寸(#5) 5188-2794

捕集管，OV-1/Tenax/硅膠，12英寸x1/8英寸(#6) 5188-2793

捕集管，BTEX 5188-2797

2010-2011版名稱和部件號

用于 Teledyne Tekmar Velocity 吹掃捕集富集器的捕集管

說明部件號

捕集管，Vocarb 3000 （K 管） 5182-0775

捕集管，Vocarb 4000（l 管） 5182-0774

捕集管，Tenax（A管） 5182-0783

捕集管，Tenax/硅膠/活性炭（C管） 5182-2781

捕集管，BTEX 5182-0773

DryFlow 水分捕集管 14-8911-003

（Teledyne Tekmar公司是1972年成立后幾經合并后，于2003年成立的公司名稱）

3 捕集管中吸附樣品的熱脫附

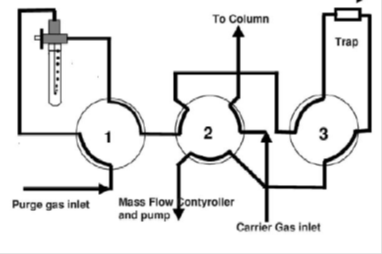

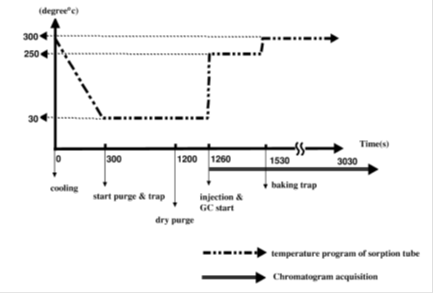

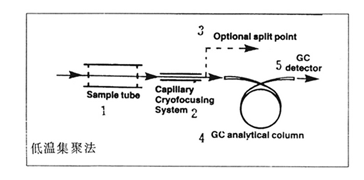

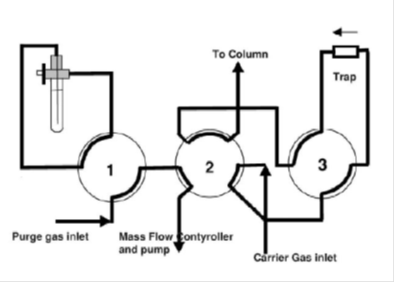

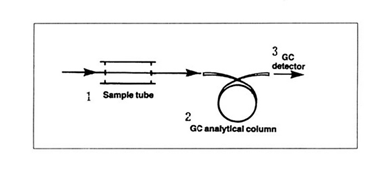

吸附到捕集管中樣品要在加熱和氣流的幫助下脫附，用氣流沖洗到色譜儀中進行分離分析。一些自動化吹掃捕集儀器都可以把捕集阱快速地加熱, 六通閥的閥芯轉換位置, 采用反向的載氣流將分析物快速脫附到GC的柱子。旋風式除水系統將在濃縮儀的吹掃階段, 樣品基體中傳輸過來的大量的水分離之后儲存在水分離裝置中。然后在烘焙階段, 除水裝置排放掉殘留的物質和捕集到的水, 可極大地降低了隨后的再次濃縮, 分離以及分析物檢測過程中的干擾。
