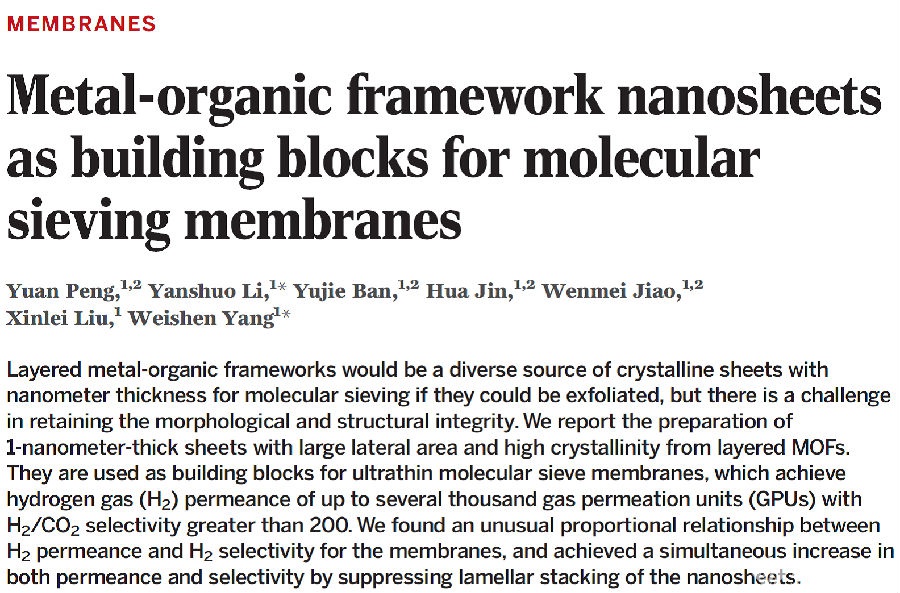

中國科學院大連化學物理研究所楊維慎、李硯碩研究員帶領的團隊近日在美國《科學》雜志上發表了題為“Metal-organic framework nanosheets as building blocks for molecular sieve membranes” (Science 2014 (346) 1356-1359)（詳情點擊：http://www.sciencemag.org/content/346/6215/1356.full）的研究成果，該團隊在國際上首次合成了二維金屬-有機框架（Metal-organic frameworks, MOFs）的單分子層厚度的分子篩納米片。據悉，此研究借助了康塔儀器公司先進的Autosorb氣體吸附分析儀，該儀器為研究團隊準確提供了分子篩納米片的比表面積和孔結構信息。

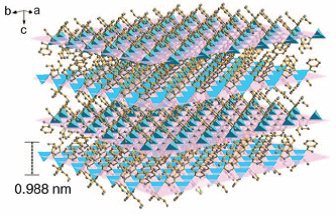

    該研究團隊選取已有廣泛研究的二維沸石咪唑酯骨架ZIF-7，將其通過水熱處理而得到二維層狀骨架母體Zn2(bim)4，接下來使用超低功率濕法球磨與超聲分散技術，國際上首次獲得單分子層厚度（～1nm）的MOFs分子篩納米片。厚度 < 5nm的超薄分子篩膜則在此基礎上通過熱組裝法被成功合成。該納米片分子篩膜的H2/CO2（含量比50：50）分離系數達到200以上，H2透量達到2000 GPUs以上，是迄今為止報道的具有最高H2/CO2分離性能的膜材料。

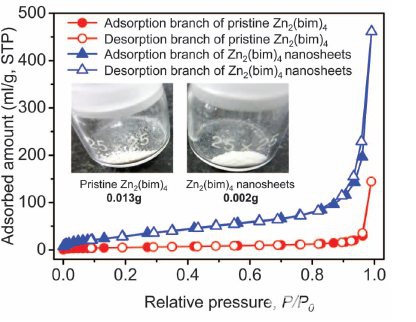

    該研究在使用Zn2(bim)4制備Zn2(bim)4分子篩納米片（以下簡稱納米片）時，使用Autosorb氣體吸附分析儀分別測試了Zn2(bim)4與納米片的N2（77K）吸脫附等溫線。結果表明納米片的BET比表面積（112.4 m2/g）遠高于Zn2(bim)4（19.9 m2/g），并且納米片的吸脫附等溫線屬于IUPAC分級的Type-II型吸附等溫線、H4類脫附回滯環，這說明了材料中存在納米片堆積產生的狹縫形裂隙孔。

    Autosorb氣體吸附分析儀在這項具有重大開創性意義的研究中，通過表征BET比表面積的變化，證明了這種世界首次合成出來的納米片的生成，更有力的表明了納米片堆積的存在形式，驗證了科研團隊的合成預想。這說明，美國康塔儀器公司的Autosorb系列儀器一向具備的為客戶提供穩定、可靠的多孔材料分析表征的能力，為先進材料研究提供了強有力的保障。

需要特別注意的是，由于實驗室中先進材料往往不容易大量制備，該氣體吸附測試所使用的樣品量非常小。在這種條件下Autosorb氣體吸附分析儀仍然可以準確的測定出研究者所需要的信息，為本公司的獨到技術提供了突出例子。
